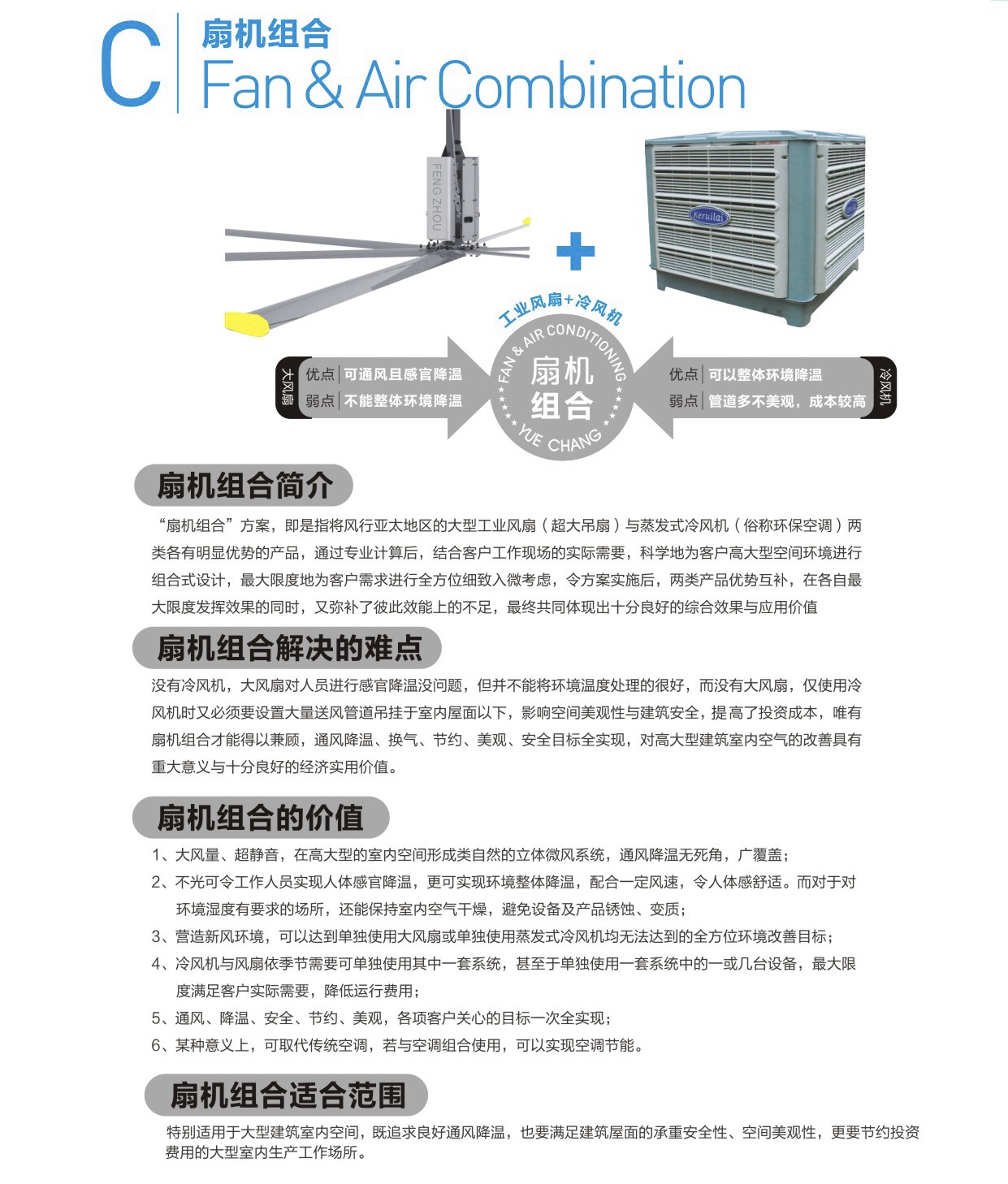

COMBINATION

機扇組合

機扇組合適合范圍

特別適用于大型建筑室內空間,既追求良好通風降溫,也要滿足建筑屋面的承重安全性、空間美觀性,更要節約投資費用的大型室內生產工作場所。

機扇組合典型解決方案

客戶需求背景

如上圖所示,該客戶是廣東一家大型的跨境電商企業,車間長95m,寬65m,屋面最高距地面10m,屬于磚混結構+鋼構屋面復合建筑。車間共有工作人員200人,主要分布在8條生產線周邊,而上圖靠左處基本無人工作,有發熱生產設備,實際計算環境改善面積約6000m² ,夏季高溫天氣時室內溫度可達38~39℃,加上室內通風不暢,客戶已連續4年設想各種方式進行通風降溫改造,包括使用傳統的大壁扇、立扇,但其并不具有有效覆蓋的通風效果,更不必說實現降溫目的;考慮過以大型工業風扇通風降溫,但大風扇雖具有良好的通風功能,也能讓員工體會到一定溫差,但畢章不能為工作區域進行十分良好的整體環境降溫,至于傳統的中央空調,因該車間空間體積過大,終因初期投資及運行費用預算過于龐大而作罷?？蛻糇罱K選定了本公司設計部門提交的“機扇組合“解決方案,方察概述如下:

“機扇組合”解決方案

基于該客戶實際6000平米高大型的建筑室內空間實際需要,設計了兩套系統組合使用一一工業大風扇系統:設計工業大風扇(1.5KW,直徑7.3m,風量14000m³:/min)共計6臺風扇;
另一套系統為蒸發式冷風機,共設計了蒸發式冷風機(1.1KW，「每小時輸送冷鮮風量18000m³)共計30臺。

“機扇組合”解決方案實際應用效果

A、兩套系統同時開啟時

夏季高溫天氣正常生產使用時,同時開啟運行兩套系統一一以室外掛墻安裝的30臺冷風機源源不斷地大量輸送經過濾降濕后的冷鮮風,經室外導風管入窗即止配以左右搖擺式送風方式,向車間內部輸送每小時最高達540000m³冷鮮風,再輔以懸掛于室內高處的6臺大風扇緩慢旋轉,以每分鐘最大14000m³的巨量空氣流通量,進行大范圖、立體驅動,將冷風機送入的大量冷鮮風進行有效流通擴散,均勻的推送到車間各處,起到了人員、環境雙重良好的通風降溫效果。該設計在確保良好通風降溫效果的同時,兼顧了建筑屋面承重的安全性、空間美觀性,節約了投資與日常費用運行,可產生良好的經濟與社會價值。

B、兩套系統單獨開啟時

另該解決方案另一亮點是:依用戶實際需要(用戶非滿員生產時,或春秋季節不是很熱,但車間又有些悶熱時),以上設計的兩套降溫系統可以單獨使用,甚至于可以在單獨使用其中一套系統時,還可實現單獨控制,單機使用,可最大程度滿足用戶在不同季節、不同的生產時期的實際需要,支持促進企業良好的節能降耗目標。
